方案介绍:

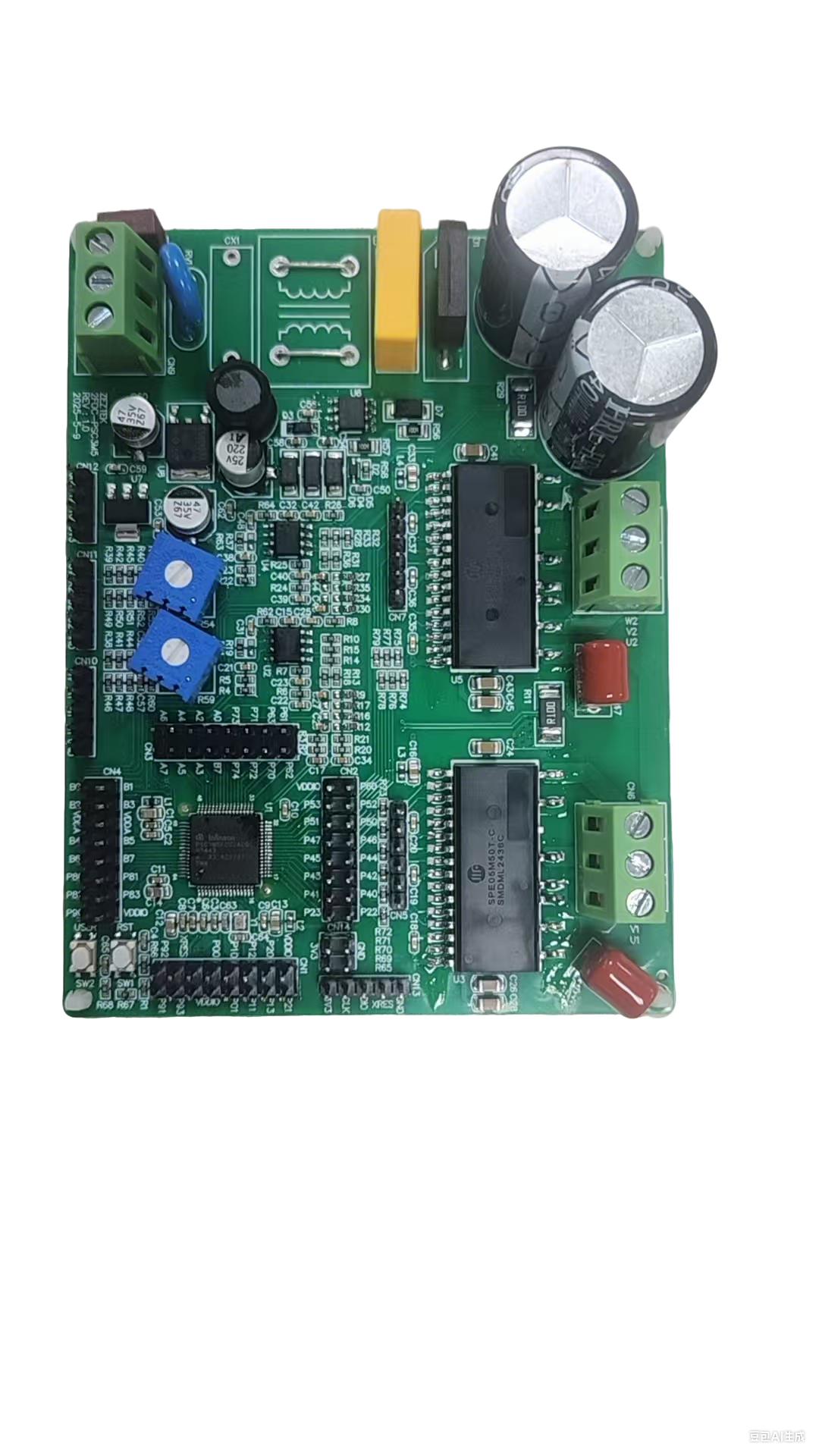

EC风机驱动控制板采用EC电子换向技术;也是一款高压永磁直流无刷电机控制方案的应用;采用高性能微控制器(MCU)+IPM模块实现电机FOC控制;具有高效率、低噪音、高可靠性、安装灵活简单等特点;方案搭配高算力MCU;对EC风机高效启停、调速、正反转、限流保护可根据应用差异设计;还有丰富的外设通讯方式可实时监测负载需求;动态调整控制转速等.

产品特点：

无感FOC正弦波控制，风机运行平稳，电磁噪声低。

全部器件均选用工业级高可靠性器件，主要器件，如功率器件、IC、电阻电容、光耦均为国内外知名品牌。

更安全——一般载荷工况下，电机故障可实现安全顺转冗余

易维护——驱动器体积小，重量轻，便于安装和维护

先进算法——启动电流低，优化的算法加大顺逆风启动成功率

减少停机——集成式设计，减少故障点和故障率

简单易用——接线、控制简单

相比其他驱动器——启动冲击电流小，保护及监控功能完善

技术参数:

输入电源:AC220/AC380V

输入频率:50/60Hz

输入输出电流:可调

转速:600-4500rpm

功率:30-2000w

电机极对数:2-8

工作环境:-20~60

核心产品推荐:

1,MCU

小华半导体:

英飞凌:

2,IPM

英飞凌:

华微:

3,信号链

上海贝岭:

参考设计:
