HCTL-01A小华半导体官方编程器;支持HC32L/F/A全系列MCU;适用于大批量产线mcu烧录,支持在板烧录或者贴片之前适配座烧录;支持自动烧录设备连接,烧录速度快,支持加密烧录,SWD,UART等模式,小巧灵活,也是研发售后等工程师外出携带的烧录器.

基本参数

HCTL01A是为小华半导体(XHSC)的Cortex-M系列MCU提供的一款离线编程器,支持小华半导体旗下所有的Cortex-M系列MCU产品。目的是为用户提供一款小巧便携、安全可靠、操作简单的小批量离线编程工具和设计方案.

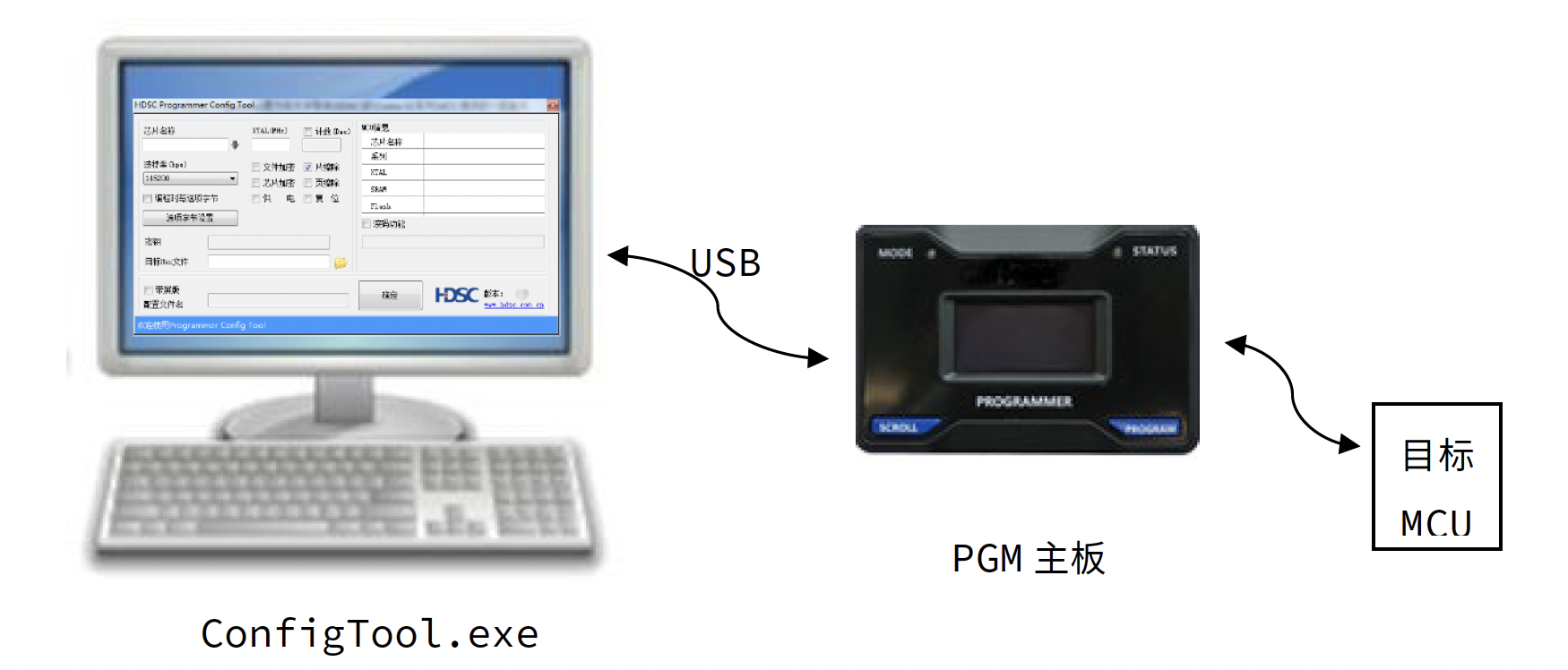

HCTL01A离线编程系统如图 所示,离线编程器由配置软件ConfigTool.exe和PGM主板组成;


配置软件(ConfigTool.exe)生成配置文件、PGM主板代码文件。

USB接口对PGM主板供电,用户通过USB向PGM拷贝编程所需文件。

文件拷贝完成后,用户通过PGM主板的按键进行编程模式切换及启动编程功能。

离线编程器支持的功能如下:

■ 编程模式(UART/ SWD)可选择

■ LED灯和OLED屏(仅带屏版本支持)指示编程模式及编程状态

■ 配置工具包含以下可配置功能:

- 目标芯片外部晶振及内部时钟可配置(部分系列支持)

- 计数功能

- 目标芯片供电可选择功能

- 文件加密功能

- 目标芯片加密功能

复位功能(部分系列支持)

- 滚码功能

- 片擦除/页擦除配置

- Flash写保护(部分系列支持)

- USART全双工/半双工模式配置(部分系列支持)

- 蜂鸣器功能

- 速度选择

■ 多文件选择及编程状态显示(仅带屏版本支持)

■ 自升级

- 自动检测固件版本升级

- 按键实现主板固件强制升级


操作流程

以对芯片HC32L13XXX编程/Flash读为例,CM PGM离线编程系统总体使用流程如下:

1. 软件配置 打开配置软件ConfigTool.exe,按照【操作步骤】章节的详细步骤配置编程环境生成文件。完成后User Data文件夹中生成PGMKEY.bin和***.config文件。

2. 文件拷贝 通过CM PGM的USB接口与电脑相连接。若电脑未识别U盘,请参考【离线编程器主板固件升级】章节步骤使电脑识别到U盘。将文件拷贝到工具,工具重新上电升级。删除PGMKEY.bin文件(非必需,建议操作。如使用文件加密功能升级完毕后需删除此文件)。

3. 准备硬件连接 请参考【编程模式】章节,连接目标MCU,如需外部供电则连接外部供电。

4. 切换编程模式 根据表 1-1内容或者带屏版显示屏信息查看当前编程模式并选择。

5. 启动编程或Flash读 标准版短按编程键启动编程,根据内容查看编程状态和编程结果。 带屏版通过菜单选择编程文件或者读Flash并且通过菜单提示启动,根据屏幕显示查看编程状态和编程结果。 Flash读的数据保存为read.bin文件,需要重新连接编程器后通过PC端获取。
