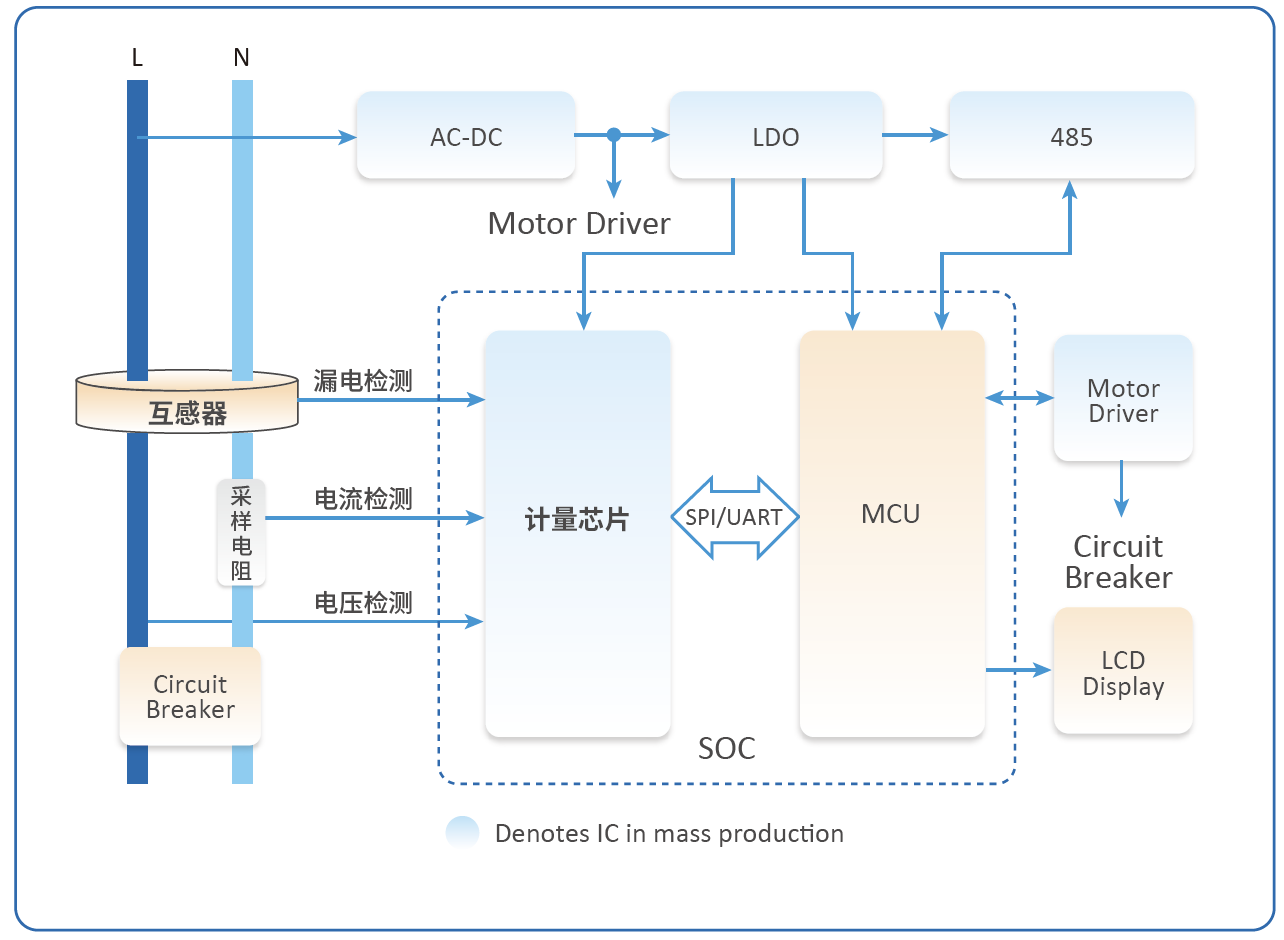

智能断路器由数据采集、智能识别和调节装置3个基本模块构成,还可根据需要加装显示模块、通信模块以及各种检测模块,以扩大智能操作断路器的智能化功能。通过MCU+电源IC+通讯+采集计量以实现断路器的上述功能。。

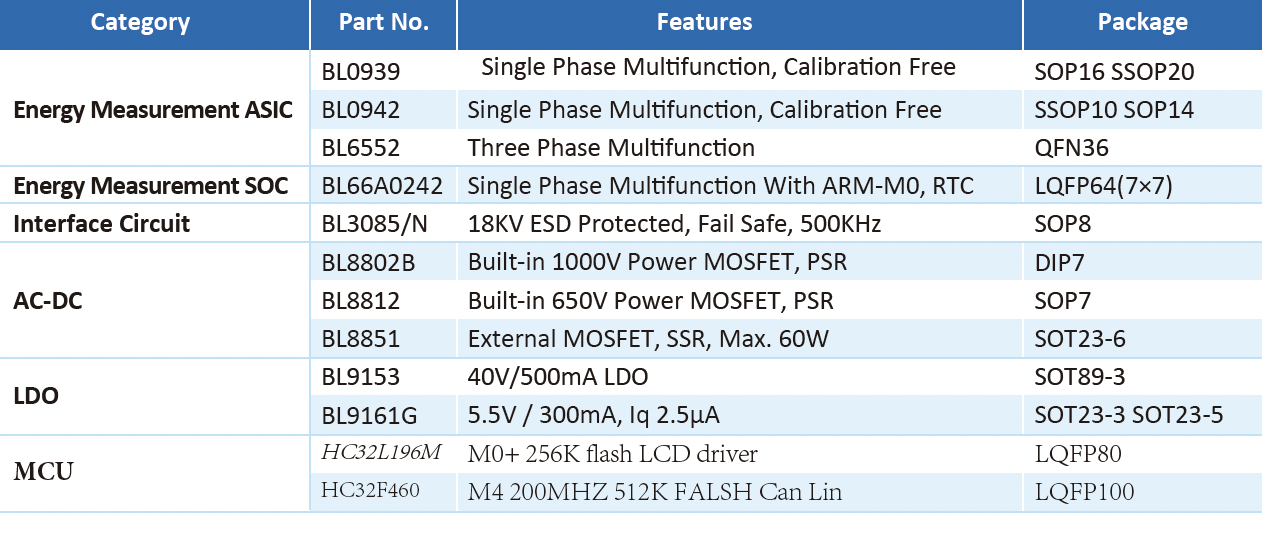

基本参数


智能断路器MCU解决方案

HC32L196系列是一款支持多种低功耗模式的MCU。集成12位1Msps高精度ADC,DAC以及比较器、运放、触控按键控制器、段式LCD控制器,内置高性能定时器、多路UART、LPUART、SPI、I2C等丰富的通讯外设,内建AES、TRNG等信息安全模块,支持多种低功耗模式,具有高整合度、高抗干扰、高可靠性的特点。



方案特点:

1,基于Arm高性能32位MCU主控,具有成熟的保护和测量算法,满足对电网的实时测量和保护,

2,采用贝岭专用计量芯片或者专用soc+LCD显示面板,直观显示并支持远程传输控制。提高良好便捷

的人机交互能力。

3,可以根据实际需求,准确的设置参数,有效精准的满足各类断路器应用要求。







适用领域
