一、产品基础核心规格
小华半导体 HC32F420 为入门级 Cortex-M4 内核 MCU，是面向嵌入式场景的高性价比芯片，核心基础参数如下：
内核与主频：ARM Cortex-M4，最高工作主频84MHz；
存储资源：128KB Embedded Flash、24KB RAM，满足常规嵌入式程序存储与数据处理；
工作环境：电压范围1.8~5.5V（单 Vcc 供电），工作温度 **-40℃~105℃**，适配工业、民用多场景；
通用 IO：LQFP64 封装下提供最多 52 个 GPIO，部分与模拟端口复用，满足多外设连接需求。
产品型号 | 主频(MHz) | 内核 | Flash(KB) | RAM(KB) | DMA(ch) | 通用IO | 最低工作电压 | 最高工作电压 | 复合定时器 | 高级定时器 | ADC 单元数量 | 12 位ADC 通道数(ch) | 比较器 | SPI | I²C | U(S)ART | LIN | Package(mm*mm) |
HC32F420KATB-LQFP64 | 84 | ARM Cortex-M4 | 128 | 24 | 6 | 52 | 1.8 | 5.5 | 3 | 2 | 2 | 16 | 2 | 2 | 2 | 4 | 4 | LQFP64(10*10) |
HC32F420JATB-LQFP48 | 84 | ARM Cortex-M4 | 128 | 24 | 6 | 38 | 1.8 | 5.5 | 3 | 2 | 2 | 10 | 2 | 2 | 2 | 4 | 4 | LQFP48(7*7) |
HC32F420JAUB-QFN48TR | 84 | ARM Cortex-M4 | 128 | 24 | 6 | 38 | 1.8 | 5.5 | 3 | 2 | 2 | 10 | 2 | 2 | 2 | 4 | 4 | QFN48(7*7) |
HC32F420FAUB-QFN32TR | 84 | ARM Cortex-M4 | 128 | 24 | 6 | 27 | 1.8 | 5.5 | 3 | 2 | 2 | 10 | 1 | 2 | 1 | 2 | 4 | QFN32(4*4) |
二、核心外设资源与特性
（一）数据传输：6 通道 DMA 控制器
DMAC 为芯片核心数据传输模块，无需 CPU 介入即可实现高速数据交互，关键特性：
通道数：6 路独立 DMA 通道，支持优先级配置；
传输配置：3 种数据宽度（8/16/32bit）、4 种传输模式（软件 Block / 软件 Burst / 硬件 Block / 硬件 Burst）；
地址特性：支持外设 / 存储器双向地址类型，固定 / 自增地址变化模式，传输地址覆盖 0x00000000 ~ 0xFFFFFFFF；
传输规模：待传输数据块数量 1~65536、块大小 1~16，支持地址及传输数量重装载。
（二）模拟外设
ADC 模数转换器：2 个独立单元，12 位转换精度、1Msps 采样率；LQFP64 封装下含 16 路外部管脚输入，另含 3 路内部输入（温度传感器、1/3 AVCC、1.2V BGR）；支持 4 种参考源、5 种转换模式，内置信号跟随器，可由片内外设自动触发。
CMP 比较器：共2 路，支持与 ADC 参考电压、1.2V 基准电压等多信号对比，可配置数字滤波、触发中断，适配电压检测、信号比较场景。
（三）定时器体系（全系列最核心外设之一）
芯片搭载2 路 16/32 位高级定时器（ATIM0/3）、3 路 16 位复合定时器（CTIM0/1/2），复合定时器可通过配置转为3 路通用定时器（GTIM）或9 路基本定时器（BTIM），各类型定时器核心特性：
ATIM 高级定时器：ATIM0 支持 2 路独立 PWM/1 路互补 PWM，ATIM3 支持 6 路独立 PWM/3 路互补 PWM，均具备死区控制、刹车控制、脉宽测量、正交编码计数功能，适配电机驱动、功率变换场景；
BTIM 基本定时器：16 位计数，支持级联（2 个 16 位可组合为 32 位）、门控 / 触发 / 定时模式，每个定时器含 2 个翻转输出；
GTIM 通用定时器：16 位计数，4 路比较捕获通道，支持 PWM 输出、输入捕获，最高 4 路独立 PWM 输出。
（四）通信接口
芯片配备多类型通信接口，覆盖常规嵌入式数据交互需求，关键参数如下表：
| 接口类型 | 数量 | 核心特性 |
|---|---|---|
| USART/LIN | 4 路 | 支持整数 / 小数分频，硬件流控，LIN / 红外 / 智能卡接口特性，最高支持 DMA 连续通讯 |
| SPI | 2 路 | 主 / 从机模式，全双工 / 半双工 / 单工，主机最高 24Mbps，从机最高 12Mbps，支持 DMA |
| I2C | 2 路 | 支持主 / 从机模式，100K/400K/1Mbps 速率，7 位寻址，3 个从机地址、广播地址 |
（五）防护与检测外设
LVD 低电压检测器：4 路监测源（AVCC/PC13/PB08/PB07），16 阶阈值电压（1.6~4.6V），8 种触发条件、2 种触发结果（复位 / 中断），8 阶滤波配置 + 硬件迟滞，抗干扰性强；
看门狗：含 IWDT 独立看门狗、WWDT 窗口看门狗，均支持中断与复位，防止程序跑飞；
复位控制：支持 7 种复位方式（POR/PDR/ 外部 Reset/IWDT/WWDT/LVD/ 软件 / LOCKUP），可通过
SYSCTRL_RSTFLAG寄存器查询复位来源并清零。
三、中断与控制特性
中断控制：支持64 个中断请求，无 NMI 中断，8 级中断优先级（仅使用优先级寄存器高 3 位），中断向量与外设固定对应；
时钟系统：支持外部晶振（XTAL）、PLL、HRC、LRC 等时钟源，系统时钟可分频，外设时钟独立配置，满足低功耗与高性能场景的时钟需求。
四、竞品参数对比（与 Cortex-M3 STM32F103X8/XB）
HC32F420 相比同类型 Cortex-M3 产品，在核心性能、外设资源、工作参数上均有提升，关键对比如下表：
| 对比参数 | HC32F420 | STM32F103X8/XB |
|---|---|---|
| 内核 / 主频 | Cortex-M4 / 84MHz | Cortex-M3 / 72MHz |
| 存储 | 128KB Flash/24KB RAM | 128KB Flash/20KB RAM |
| 工作电压 | 1.8~5.5V | 2.0~3.6V |
| 通用 IO | 52 个（LQFP64） | 51 个（LQFP64） |
| 定时器 | 2 路 ATIM+3 路 CTIM | 1 路高级 + 3 路通用定时器 |
| 模拟外设 | 2 个 ADC 单元 + 2 路 CMP | 2 个 ADC 单元，无 CMP |
| 通信接口 | 4 路 USART+2SPI+2I2C | 3 路 USART+2SPI+2I2C |
| 特色功能 | 内置 LVD 低电压检测 | 不支持 LVD |
| 额外接口 | 无 USB/CAN | 1 路 USB+1 路 CAN |
五、开发生态与硬件设计
（一）硬件设计要求
电源滤波：VCC 引脚需接 4.7μF 陶瓷电容，每个电源对需就近接滤波电容，VCAP 引脚推荐 4.7μF+10nF 电容；
引脚配置：BOOT 引脚高电平为 ISP 编程模式、低电平为用户模式，可复用为 GPIO 但不建议；NRESET 引脚内部弱上拉，建议外接复位电路提升可靠性；SWD 接口可复用为 IO，失效后可通过 ISP 恢复。
（二）开发工具与生态
开发环境：支持IAR、MDK、eclipse + GCC三种 IDE，工程默认配置 DAPLINK，可修改为 JLink、iJet 等第三方调试器；
配套工具：官方提供Code Generator时钟配置工具，配套集成 DAP 仿真器的开发板，引出所有 IO 口；
例程资源：提供完善的 DDL 例程，覆盖所有外设及子功能，每个例程为独立工程；

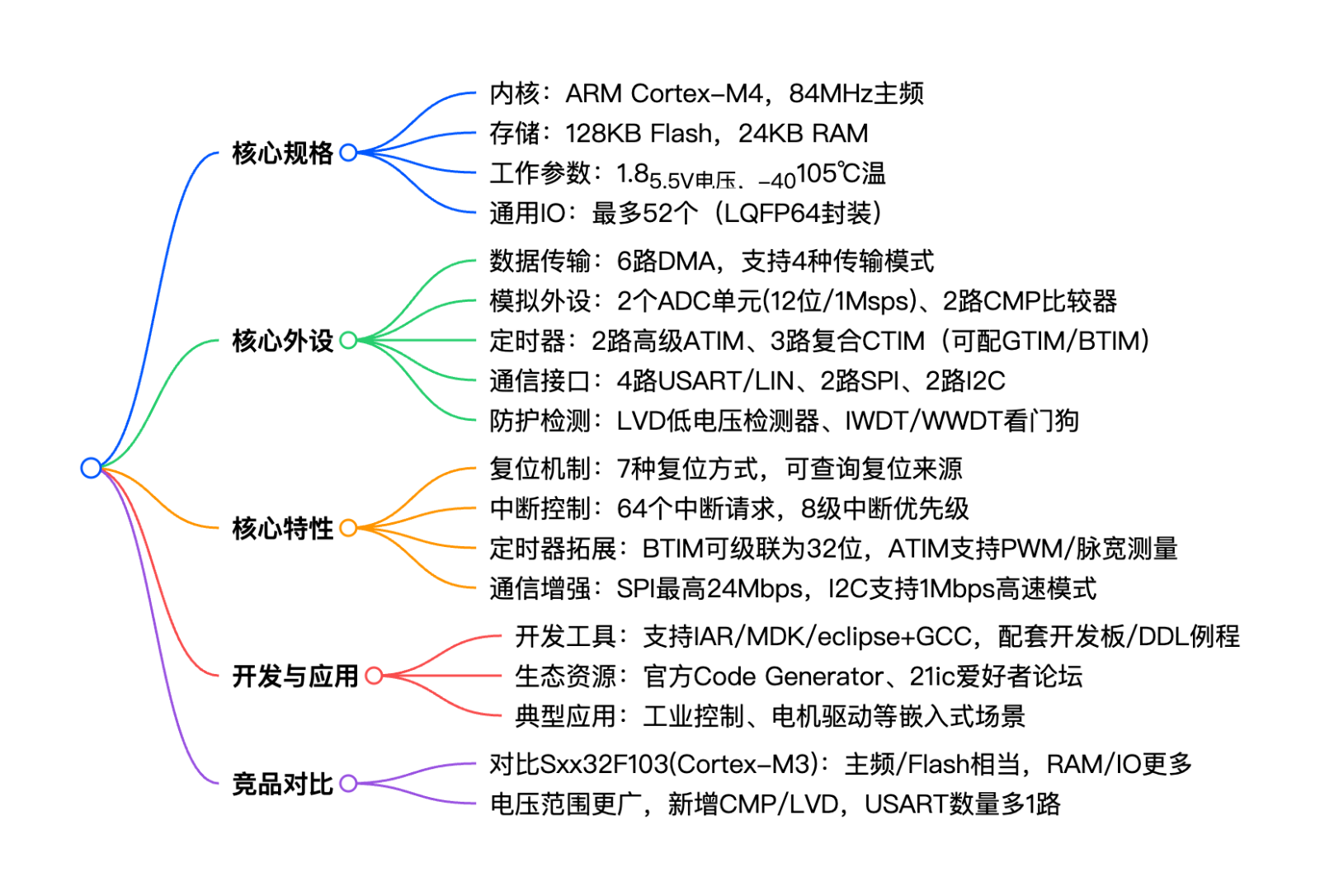

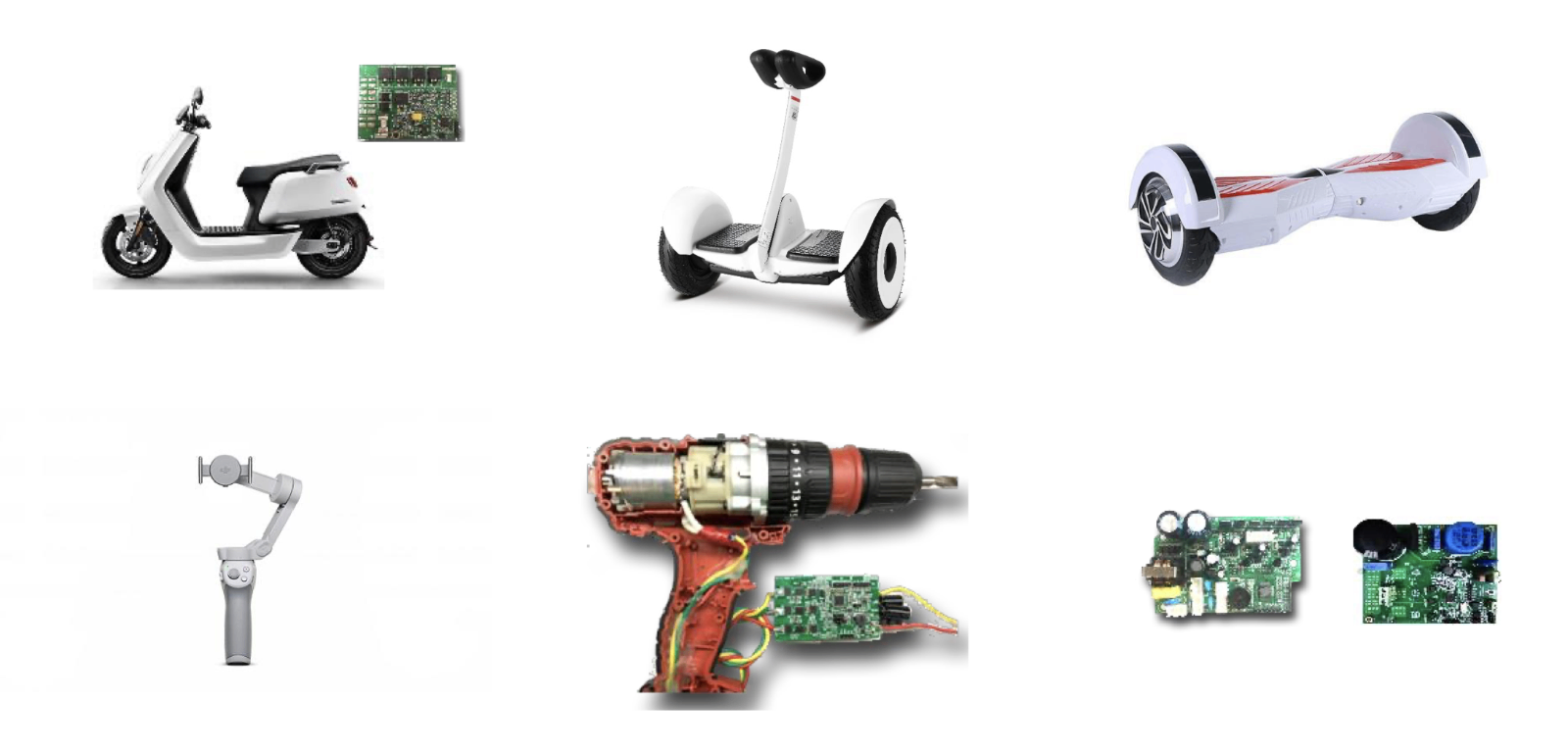

六、典型应用场景
HC32F420 凭借宽电压、高主频、丰富的定时器与模拟外设，主要适用于工业控制、电机驱动、功率变换、智能传感等嵌入式场景，是入门级 Cortex-M4MCU 的高性价比选择。
关键问题
问题 1：HC32F420 的定时器体系有何特色，相比传统通用定时器有哪些拓展能力？
答案：HC32F420 搭载 2 路高级 ATIM+3 路复合 CTIM 的分层定时器体系，核心特色为复合定时器的灵活配置与高级定时器的专业驱动能力；3 路 CTIM 可按需配置为 3 路 GTIM 通用定时器或 9 路 BTIM 基本定时器，BTIM 还可级联为 32 位定时器满足高精度计时需求；2 路 ATIM 高级定时器支持互补 PWM、死区控制、刹车控制、正交编码计数，其中 ATIM3 可输出三相互补 PWM，专门适配电机驱动、功率变换等工业场景，这是传统通用定时器不具备的专业功能。
问题 2：HC32F420 相比同类型 Cortex-M3 产品（Sxx32F103），核心优势体现在哪些方面？
答案：核心优势主要体现在四方面：1. 内核与性能：搭载 Cortex-M4 内核，主频 84MHz 高于 Cortex-M3 的 72MHz，运算能力更强；2. 工作适配性：电压范围 1.8~5.5V，比 2.0~3.6V 覆盖更广，适配更多电源场景；3. 外设资源：RAM 多 4KB、IO 多 1 个，新增 2 路 CMP 比较器和 LVD 低电压检测，USART 数量多 1 路，定时器功能更专业；4. 可靠性：内置 7 种复位机制、LVD 硬件迟滞滤波，抗干扰和稳定性更优。
问题 3：HC32F420 的 DMA 控制器支持 4 种传输模式，不同模式的核心适用场景有哪些？
答案：6 通道 DMA 的 4 种传输模式按触发方式和中断特性划分，适用场景各有不同：1. 软件 Block：由写 DMAC 寄存器触发，可被高优先级 DMA/CPU 打断，适用于存储器到存储器、存储器到无 DMA 请求的外设的常规数据传输；2. 软件 Burst：写寄存器触发，不可被打断，适用于需要连续无中断的小批量数据传输；3. 硬件 Block：由外设中断标志触发，可被打断，适用于存储器到有 DMA 请求的外设、外设到存储器的实时数据交互（如 ADC 采样数据传输）；4. 硬件 Burst：外设中断触发，不可被打断，适用于外设产生高速、连续的数据流且要求无中断的传输场景（如高速 SPI/I2C 通信数据交互）。
